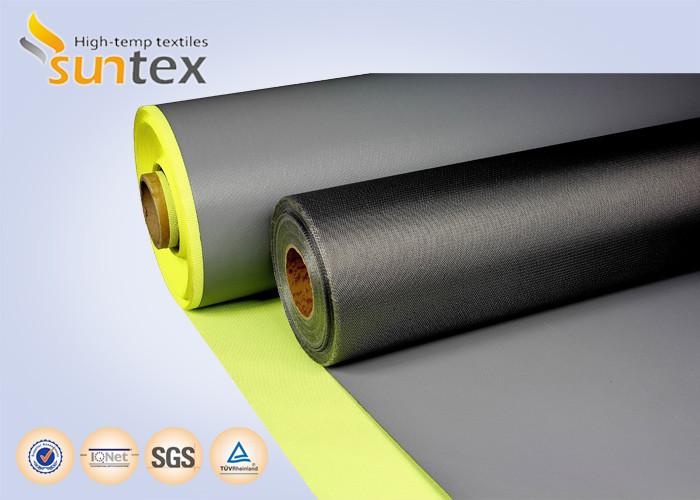

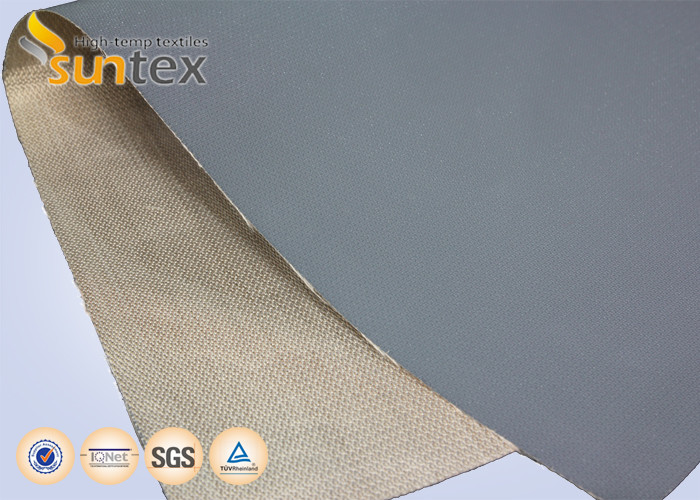

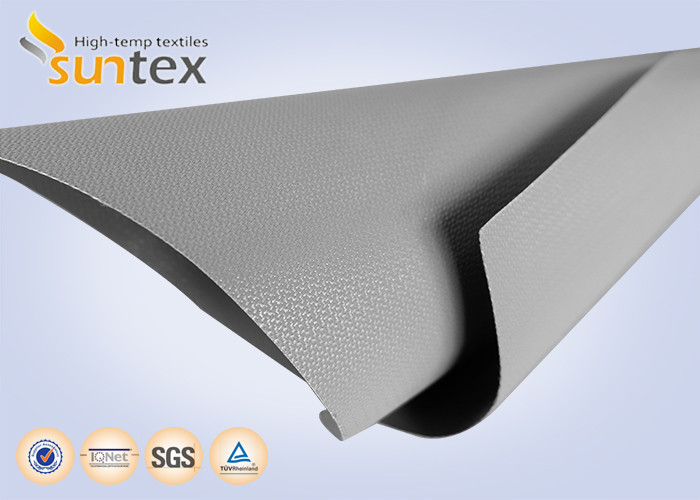

Ντυμένος ρόλος υφασμάτων φίμπεργκλας της Shell θερμικής μόνωσης υφάσματος 17OZ φίμπεργκλας αντίστασης φλογών PTFE

Place of Origin:Κίνα
Brand Name:SUNTEX
Model Number:GF430P-PTFE133-8003
Minimum Order Quantity:20 ρόλοι
Payment Terms:T/T L/C, Paypal…
Supply Ability:500000SQM/month
Product Details
Επισημαίνω:

ptfe ντυμένο ύφασμα φίμπεργκλας

,

ύφασμα γυαλιού ε

Unit Weight: 17oz/sqy
Standard Width: 1520mm 1550m
Standard Thickness: 0.016inch
Colour: Γκρίζο ντυμένο PTFE ύφασμα φίμπεργκλας
Pattern: Crowfoot
Coating Temperature Resistance: 330℃ 620℉
Basic Fabric Temperature Resistance: 550℃ 1000℉
Coating: PTFE 1 πλευρά
Fiberglass: Ε-γυαλί
Product Description

Ντυμένο PTFE ύφασμα της Shell θερμικής μόνωσης υφάσματος 17OZ φίμπεργκλας υφάσματος αντίστασης φλογών PTFE ντυμένο



Εισάγετε



GF430P-PTFE133-8003 είναι ένα δευτερεύον PTFE που ντύνεται στο ύφασμα ε-γυαλιού, είναι ένα μέσο μέτρο προϊόντων επιπέδων σε βάρος και πάχος.





Πλεονέκτημα



Το επίστρωμα PTFE μπορεί να αντισταθεί τη θερμοκρασία 300℃, είναι έχει την άριστη αντίσταση γδαρσίματος και δωροδοκίας, ασφαλή για πολλή εφαρμογή στο επικίνδυνο περιβάλλον. Το μαύρο επίστρωμα έχει την αντι-stastic ιδιοκτησία, μπορεί fullfil ακραία υψηλή απαίτηση πολλοί τομέας.



Στοιχεία



Τυποποιημένο βάρος 17oz/y2
Τυποποιημένο πάχος 0.016inch εκατ.
Τυποποιημένο πλάτος 1520mm 1550mm
Επίστρωμα PTFE
Χρώμα Μαύρος
Αντίσταση πυρκαγιάς Καλά
Αντίσταση θερμοκρασίας επιστρώματος PTFE που ντύνει 330 ℃
Βασική θερμοκρασία εργασίας υφάσματος Βασικό ύφασμα 550 ℃
Στρέβλωση κατασκευής 48 ± 3 άκρες/ίντσα
Κρόκη κατασκευής 32 ± 3 άκρες/ίντσα



Εφαρμογές



Ντυμένο ύφασμα φίμπεργκλας GF430P-PTFE133-8003 το PTFE είναι καλό για πολλή εφαρμογή όπως το μονωτικό περίβλημα σκόνης και την ένωση επέκτασης. Μερικές φορές οι άνθρωποι το χρησιμοποίησαν επίσης στον έλεγχο πυρκαγιάς ή τις αντι-stastic λύσεις





Σχετικά προϊόντα



Ύφος αριθ. Βάρος Πάχος Χρώμα Επίστρωμα
g/m2 oz/yd2 χιλ. ίντσα
GF430P-PTFE135-8001 580 17 0,43 0,016 Μαύρος 1 πλευρά
GF430P-PTFE133-8003 580 17 0,43 0,016 Ασημένιο γκρι 1 πλευρά
GF430P-PTFE233-8006 610 20 0,45 0,017 Ο Μαύρος/γκρι 2 πλευρές



Κύρια προϊόντα: Κατάλληλο ύφασμα φίμπεργκλας με τη σιλικόνη, PU, ακρυλικό, νεοπρένιο, vermiculite, πυριτικό άλας ασβεστίου, γραφίτης, επίστρωμα PTFE.
Κύρια εφαρμογή: Κυρίως χρησιμοποιημένος στους τομείς της πρόληψης πυρκαγιάς και της θερμικής απομόνωσης, όπως τα μετακινούμενα σακάκια θερμικής μόνωσης, τις κουρτίνες πυρκαγιάς, τα ενώνοντας στενά καλύμματα, τη διασπορά αέρα υφάσματος/το σύστημα εξαερισμού, την ένωση επέκτασης υφάσματος, κ.λπ.
Διαφημίστε & Exhibite: Η επιχείρησή μας συμμετέχει σε σημαντικές επαγγελματικές εκθέσεις κάθε χρόνο, και διαφημίζει στις κύριες μηχανές αναζήτησης, επαγγελματικές πύλες, για να χτίσει ένα κόσμος-διάσημο εμπορικό σήμα.
Δίκτυο πωλήσεων: Κάνουμε επιχειρήσεις με τους πελάτες σε όλο τον κόσμο. Εξαρτάται από τα άριστα προϊόντα μας, πέρα από 80% των προϊόντων μας που πωλούνται στο εξωτερικό, τους περισσότερους από τους εξαγωγή στις ευρωπαϊκές και αμερικανικές χώρες.
Συσκευασία: 50m ανά ρόλο, που συσκευάζεται στο χαρτοκιβώτιο, που φορτώνεται έπειτα στην παλέτα. Επιλέξτε τις πρόσθετες ξύλινες σανίδες για να προστατεύσετε το φορτίο σας.
Πολιτική αντιπροσωπείας: Πελάτες η των οποίων ποσότητα και το ποσοστό προσιτότητας αγορών ορισμένο επίπεδο μπορεί να επιλεχτεί στον τοπικό πράκτορά μας, θα μεταφέρουμε τις υποθέσεις πώλησης και managerment του μικρού πελάτη μας γύρω στον πράκτορα.
Υπηρεσία: Πιστεύουμε ότι «ο πελάτης είναι ανώτατος», τα όλα προϊόντα μας μπορούν να προσαρμοστούν, wholeday απευθείας υπηρεσία online.
Όροι πληρωμής: 30-50% deposite μετά από τη σύμβαση υπογεγραμμένη, ισορροπία που πληρώνεται πρίν στέλνει. L/C, υποστήριξη D/P.
Όροι παράδοσης: 30 ημέρες μετά από το deposite λαμβανόμενο.
Όροι εξουσιοδότησης: Η εξουσιοδότηση ενός έτους, εάν υπάρχουν ποιοτικά προβλήματα, η ομάδα υποστήριξής μας θα βοηθήσει να το λύσει από τις διαβουλεύσεις ή την τεχνική καθοδήγηση.
